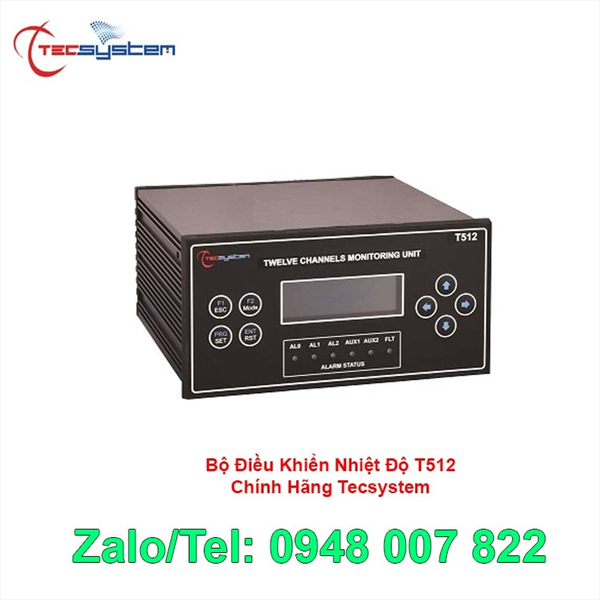

Màn hình điều khiển nhiệt độ T512 RS485 Tecsystem
Hãng Tecsystem – Italy
Model: T521 RS485
Màn hình điều khiển nhiệt độ T512 RS485 Tecsystem được định hướng để kiểm soát nhiệt độ động cơ, cũng có thể được sử dụng ở bất cứ đâu bạn cần theo dõi số lượng tối đa 12 kênh độc lập (phạm vi đọc -40 đến 240°C).
Màn hình điều khiển nhiệt độ T512 RS485 Tecsystem được trang bị 12 đầu vào Pt100, 5 rơle đầu ra với các tiếp điểm 5A-250V (AL0-AL1-AL2-AUX1-AUX2 – tiếp điểm sạch) và có một rơle LỖI khác chung với toàn bộ hệ thống, để báo hiệu lỗi cảm biến hoặc bất kỳ lỗi nào khác. vấn đề bên trong của đơn vị.
Màn hình điều khiển nhiệt độ T512 RS485 Tecsystem cho phép bạn thiết lập tối đa ba ngưỡng cảnh báo cho mỗi kênh và trong phiên bản hoàn chỉnh này, nó cung cấp đầu ra RS485 Modbus RTU cho điều khiển từ xa.
Màn hình LCD 20 ký tự độc đáo cho phép dễ dàng lập trình các thông số và quản lý cảnh báo cũng như xem ngay dữ liệu vận hành.
Thông số kỹ thuật Màn hình điều khiển nhiệt độ T512 RS485 Tecsystem
Nguồn cấp : 24 đến 240 Vac-dc.
Đầu vào
• 12 đầu vào RTD Pt100 3 dây (tiết diện tối đa 2,5 mm²)
• Thiết bị đầu cuối phía sau có thể tháo rời
• Các kênh đầu vào được bảo vệ chống nhiễu điện từ
• Bù chiều dài cáp cảm biến lên tới 500 m (1 mm²)
Đầu ra
• 5 rơle cảnh báo (AL0-AL1-AL2-AUX1-AUX2)
• 1 rơ le báo lỗi cảm biến hoặc hoạt động bất thường (FAULT)
• Dung lượng tiếp điểm đầu ra: 5A-250 Vac-res COS=1
• Đầu ra Modbus RTU RS485
Thử nghiệm
• Lắp ráp theo quy tắc CE
• Bảo vệ chống nhiễu điện từ CEI-EN61000-4-4
• Độ bền điện môi: 1500 Vac trong 1 phút từ rơle đến cảm biến, rơ le cấp nguồn, cấp nguồn cho cảm biến
• Độ chính xác: ± 1% giá trị toàn thang đo ± 1 chữ số
• Nhiệt độ hoạt động xung quanh: từ -20°C đến +60°C
• Độ ẩm: 90% không ngưng tụ
• Vỏ nhôm anodized đen
• Tấm chắn phía trước Polycarbonate IP50
• Công suất: 10VA
• Lưu trữ dữ liệu: tối thiểu 10 năm
• Độ tuyến tính kỹ thuật số của tín hiệu cảm biến
• Mạch tự chuẩn đoán
• Phương án: nhiệt đới hóa
Hiển thị và quản lý dữ liệu
• 1 màn hình LCD với 4 dòng 20 ký tự để hiển thị hoạt động thông số dữ liệu và chương trình
• 6 led báo trạng thái của rơ le (AL0-AL1-AL2-AUX1-AUX2-FLT)
• Nhiệt độ đọc từ -40°C đến 240°C
• Quản lý cảnh báo từ 0°C đến 240°C
• 3 ngưỡng BÁO ĐỘNG cho mỗi đầu vào
• Chẩn đoán cảm biến (Fcc-Foc)
• Truy cập vào chương trình thông qua bàn phím phía trước
• Tự động thoát khỏi chương trình rơle, hiển thị và kiểm tra sau
1 phút không hoạt động
• Khả năng cài đặt quét kênh tự động, kênh nóng nhất, quét thủ công
• Nhiệt độ tối đa đạt được và lưu trữ cảnh báo
Kích thước
• 192 x 96 mm DIN IEC 61554 (ví dụ: DIN 43700) sâu 220 mm(bao gồm thiết bị đầu cuối)
• Bảng cắt 188 x 92 mm
Tùy chọn
• Phiên bản Cơ bản không có đầu ra RS485
