Màn hình điều khiển nhiệt độ NT511 AD Tecsystem
Hãng Tecsystem – Italy
Model: NT511 AD

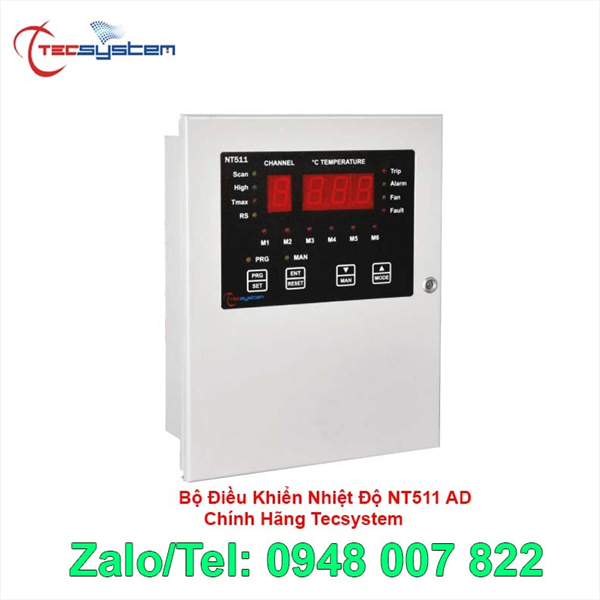

Màn hình điều khiển nhiệt độ NT511 AD Tecsystem (hay Bộ điều khiển nhiệt độ NT511) là một thiết bị kết hợp để kiểm soát nhiệt độ của máy biến áp loại khô MV và máy biến áp nhựa đúc và sức mạnh của hệ thống làm mát quạt.
Tín hiệu đầu ra : Analog 4-20mA và Digital RS485 Modbus RTU đồng thời.
Nó được khuyến nghị với việc sử dụng quạt tiếp tuyến, nhờ sự hiện diện của 6 đầu ra 230 Vac 1,5 A max. (mỗi).
Mỗi quạt đều được bảo vệ bằng cầu chì và trong trường hợp hỏng, thiết bị sẽ cung cấp tín hiệu FAULT.
Cấu trúc kim loại được thiết kế để lắp đặt trên hộp của máy biến áp.
Màn hình điều khiển nhiệt độ NT511 AD Tecsystem có tín hiệu vào: 4 đầu vào Pt100 cho phép đọc nhiệt độ của 3 cuộn dây và trong trường hợp lõi hoặc môi trường xung quanh.
Thiết bị được trang bị các tiếp điểm khô để báo hiệu FAULT, ALARM và TRIP.
Đối với điều khiển quạt, có 6 đầu ra hoạt động cung cấp điện trực tiếp cho quạt.
Thông số kỹ thuật Màn hình điều khiển nhiệt độ NT511 AD Tecsystem
Nguồn cấp
• Điện áp định mức: 230 Vac ± 10% 50 / 60Hz
Đầu vào
• 4 đầu vào RTD Pt100 cảm biến 3 dây
• Các thiết bị đầu cuối có thể tháo rời
• Các kênh đầu vào được bảo vệ chống lại tiếng ồn điện và từ trường và gai
• Bù chiều dài cáp cảm biến: lên đến 500 m (1 mm²)
Kết quả đầu ra
• 2 rơ le cảnh báo (ALARM-TRIP)
• 6 đầu ra quạt định mức 230 Vac 50/60 Hz 1,5 Amp. Max (được bảo vệ bằng cầu chì 2 Amp.)
• 1 rơ le cảnh báo lỗi cảm biến hoặc hoạt động bất thường (FAULT)
• Công suất tiếp điểm đầu ra: 5A-250 Vac cos = 1
• Đầu ra Modbus RTU RS485
• Đầu ra 4,20mA cách ly quang học
Kiểm tra
• Lắp ráp theo quy tắc CE
• Bảo vệ chống lại tiếng ồn điện từ CEI-EN61000-4-4
• Độ bền điện môi: 1500 Vac trong 1 phút từ rơ le đến cảm biến, rơ le cấp nguồn, cấp nguồn cho cảm biến
• Độ chính xác: ± 1% vfs, ± 1 chữ số
• Nhiệt độ hoạt động xung quanh: -20 ° C a + 60 ° C
• Độ ẩm: 90% không ngưng tụ
• Vỏ: thép sơn tĩnh điện
• Độ tuyến tính kỹ thuật số của tín hiệu cảm biến
• Tự chẩn đoán nhiệt độ. cảm biến
• Chương trình và độ phân giải đọc: 1 chữ số
• Mặt trước bằng polycarbonate ilm IP50
• Lưu trữ dữ liệu: tối thiểu 10 năm
• Tùy chọn: nhiệt đới hóa
Hiển thị và quản lý dữ liệu
• 1 màn hình hiển thị nhiệt độ và các thông số lập trình (° C NHIỆT ĐỘ)
• 1 màn hình hiển thị cho kênh tham khảo (CHANNEL)
• 3 đèn led chỉ thị chế độ hiển thị (SCAN, HIGH, TMAX)
• 4 đèn led cho biết báo động hoặc kênh chuyến đi (FAULT, FAN, ALARM, TRIP)
• 6 đèn led chỉ thị dòng trạng thái động cơ (M1, M2, M3, M4, M5, M6)
• 1 đèn LED chỉ báo chế độ chương trình (PRG)
• 1 đèn led cho biết quạt hoạt động ở chế độ thủ công (MAN)
• Giám sát nhiệt độ từ 0 ° C đến 200 ° C
• 2 ngưỡng báo động (báo động / chuyến đi)
• Ngưỡng BẬT-TẮT để điều khiển quạt
• Chẩn đoán cảm biến (Fcc-Foc-Fcd)
• Chẩn đoán lưu trữ dữ liệu (Ech)
• Vào chương trình bằng nút nhấn phía trước
• Hiển thị tự động lập trình sai
• Khả năng cài đặt chức năng quét kênh tự động hoặc kênh nóng nhất
• Nhiệt độ tối đa và lưu trữ cảnh báo
• Phím đặt lại cảnh báo phía trước
Kích thước
• 210 x 260 x 85 mm
• Cắt bảng điều khiển 232 x 182 mm
• Màu sắc: RAL 7035
