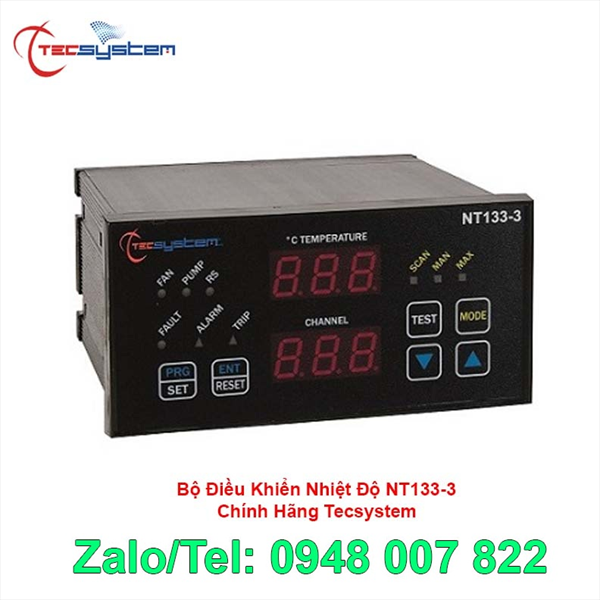

Màn hình điều khiển nhiệt độ NT133-3 Tecsystem
Hãng Tecsystem – Italy
Model: NT133-3
Màn hình điều khiển nhiệt độ NT133-3 Tecsystem là một thiết bị hoàn chỉnh và đơn giản, để điều khiển nhiệt độ phức tạp của máy biến áp điện HV và MV Oil. Với một thiết bị duy nhất, bạn có thể kiểm soát nhiệt độ dầu, bạn có thể điều khiển hệ thống làm mát và bạn có thể tính toán hình ảnh nhiệt của 3 cuộn dây bằng một thuật toán độc quyền.
Thiết bị được trang bị 1 đầu vào Pt100 đôi cho điều khiển dự phòng và 3 đầu vào phổ dụng cho máy biến dòng (CT).
Rơle đầu ra có sẵn cho: ALARM, TRIP, điều khiển hệ thống làm mát FAN, điều khiển BƠM tuần hoàn dầu và chỉ báo FAULT.
Thiết bị cũng được trang bị đầu ra Modbus RS485 cho các chức năng điều khiển từ xa.
Bộ NT133-3 chịu được các điều kiện thời tiết khó khăn, đặc biệt là nhiệt độ và độ ẩm cao (ở vùng khí hậu nhiệt đới).
Thông số kỹ thuật Màn hình điều khiển nhiệt độ NT133-3 Tecsystem
Nguồn cấp: 24 đến 240 Vac-dc.
Đầu vào
• 2 đầu vào RTD Pt100 (IEC 751) 3 dây
• 3 đầu vào CT1, CT2, CT3 từ 0,8 đến 5,2 A
• Các thiết bị đầu cuối có thể tháo rời
• Các kênh đầu vào được bảo vệ chống lại tiếng ồn điện từ và đột biến
• Độ dài cáp bù cảm biến lên đến 500 m (1 mm²)
Kết quả đầu ra
• 1 rơ le cho ALARM (cảnh báo) Dầu và Quanh co
• 1 rơ le cho dầu và cuộn dây TRIP (chuyến đi)
• 1 rơ le cho FAN (thông gió)
• 1 rơ le cho PUMP (máy bơm)
• 1 rơ le cho lỗi cảm biến hoặc hoạt động bất thường (FAULT)
• Công suất tiếp điểm đầu ra: 5A-250 Vac cos = 1
Kiểm tra
• Lắp ráp theo quy tắc CE
• Bảo vệ chống lại tiếng ồn điện từ CEI-EN61000-4-4
• Cách nhiệt: cao hơn 100 Mohm ở 500 Vdc giữa GND và thiết bị đầu cuối
• Độ căng điện môi: 2 KV RMS ở 50/60 Hz trong một phút
• Độ tuyến tính: ± 0,5% giá trị toàn thang
• Độ phân giải: 1 ° C
• Sự chính xác:
– Nhiệt độ dầu ± 1% giá trị toàn thang đo ± 1 chữ số
– Nhiệt độ cuộn dây ± 1% giá trị toàn thang đo ± 1 chữ số
• Nhiệt độ hoạt động xung quanh: từ -20 ° C đến + 60 ° C
• Độ ẩm: 90% không ngưng tụ
• Vỏ tự chữa cháy PPO UL 94V0
• Mặt trước bằng polycarbonate ilm IP50
• Gánh nặng: 7VA
• Lưu trữ dữ liệu: tối thiểu 10 năm
• Độ tuyến tính kỹ thuật số của tín hiệu cảm biến
• Mạch tự chẩn đoán
• Tùy chọn: nhiệt đới hóa
Hiển thị và quản lý dữ liệu
• 2 màn hình 13 mm với 3 chữ số để hiển thị nhiệt độ và tin nhắn
• 1 LED ALARM cho tín hiệu cảnh báo về nhiệt độ quá mức
• 1 TRIP dẫn đầu để chỉ ra chuyến đi cho nhiệt độ quá cao
• 1 led cho FAULT để chỉ ra lỗi
• 1 đèn led cho FAN báo hiệu thông gió cưỡng bức
• 1 led cho BƠM để báo bơm tuần hoàn dầu
• 1 led cho RS báo hiệu giao tiếp RS485 Modbus RTU trong tiến trình
• Kiểm soát nhiệt độ:
– từ -40 ° C đến + 200 ° C đối với dầu
– từ -40 ° C đến + 200 ° C để quấn dây
• 2 ngưỡng cho kênh “Dầu”
• 2 ngưỡng cho kênh “Quanh co”
• 4 ngưỡng BẬT-TẮT để điều khiển QUẠT
• Chẩn đoán cảm biến (Flt)
• Hiển thị tự động lập trình sai
• Cài đặt quét kênh thủ công và tự động
• Các kênh lưu trữ tối đa đạt đến nhiệt độ, báo động và lỗi cảm biến
• Nút nhấn đặt lại cảnh báo phía trước
Kích thước
• 144 x 72 mm DIN IEC 61554 (ví dụ: DIN 43700) chiều sâu 131 mm (bao gồm thiết bị đầu cuối)
• Cắt bảng điều khiển 139 x 67 mm
